SPLITS PLAFONNIERS – EVPL

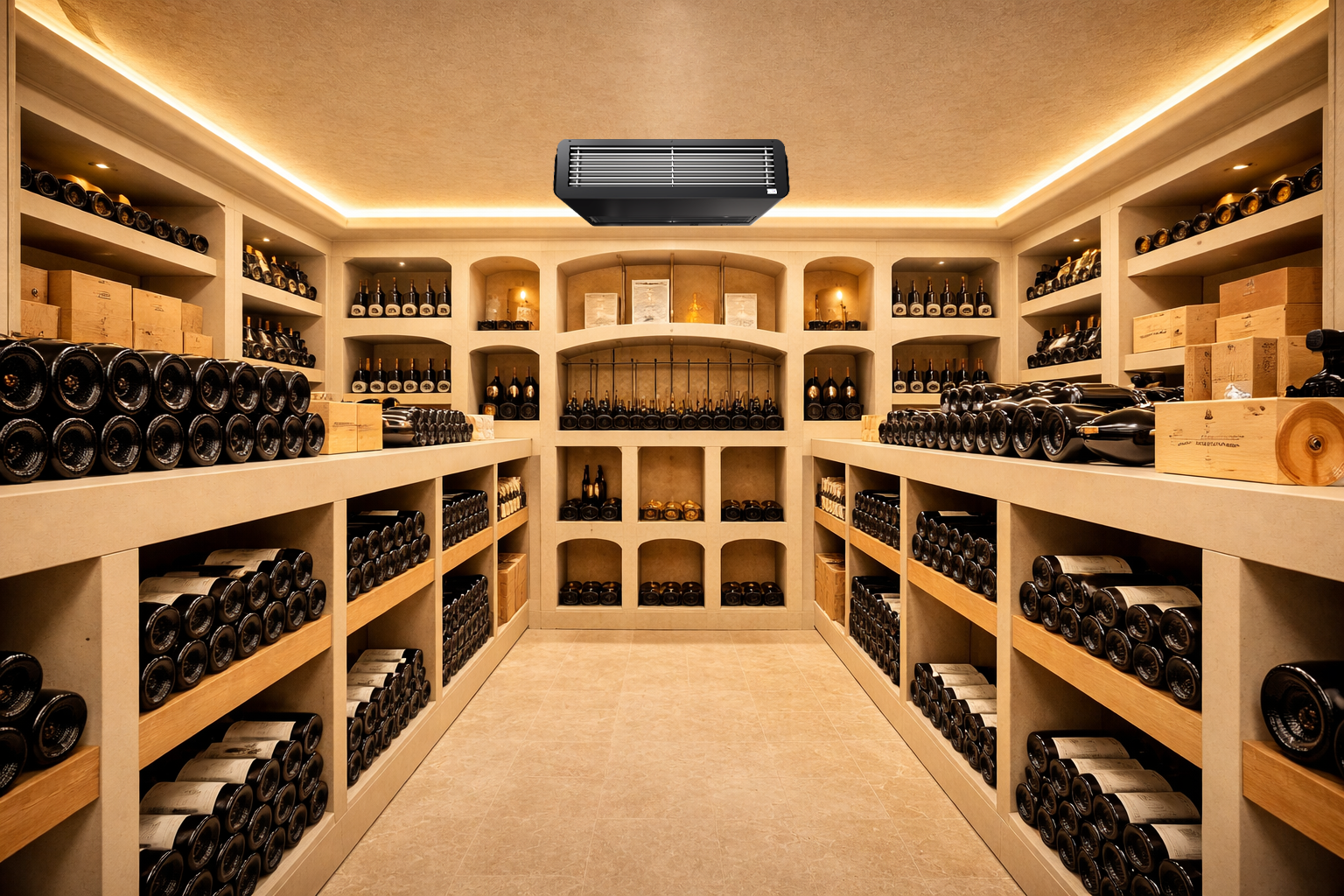

Les évaporateurs plafonniers des split systems EVPL Vintage répondent à toutes les contraintes qu’imposent l’implantation d’un climatiseur (distance entre groupe et évaporateur, encombrement réduit, contraintes acoustiques etc…). L’évaporateur se positionne soit horizontalement au plafond pour laisser un maximum de place aux bouteilles sur les murs, soit verticalement équipé de l’option KPM quand l’environnement de la cave l’impose.
Volume maximum de la cave en m3*
(*suivant modèle)
A partir de 6808€ TTC
WineSupervisor Ready
La cave, Partout. Le système connecté pour surveiller et protéger la cave.
Vintage
La solution la plus complète. Elle assure la climatisation, le chauffage et l’humidification de la cave
Groupe de condensation
Carrossé, à air ou à eau, il assure la production frigorifique du système
La Solution Split Plafonnier
Les évaporateurs EVPL s’intègrent facilement au plafond de toutes les caves. La large plage de puissance de la gamme permet de climatiser de grands volumes sans jamais compromettre le confort de l’utilisateur.
Les splits systems Friax reposent sur les technologies les plus modernes et les moins gourmandes en énergie.
Télécommande sans fils
Inclus avec tous les appareils Vintage
Suivant le type d’installation retenu, il n’est pas toujours facile d’accéder au régulateur sur un climatiseur de cave . Avec la télécommande à radio Fréquence RSF Friax vous pouvez éloigner l’appareil sans contraintes. Le signal passe au travers des murs. La télécommande n’est pas nécessairement implantée dans la pièce à traiter. De cette manière vous pouvez vérifier votre température et votre hygrométrie sans avoir à descendre à la cave.
WineSupervisor 3
Vendu séparément
WineSupervisor est la solution de cave à vin connectée qui permet à l’utilisateur de suivre en temps réel le fonctionnement de sa cave et d’être alerté en cas d’anomalie. L’enregistrement des courbes de température permet de garder la traçabilité de la cave.
Découvrez-en encore plus 😉 : winesupervisor.fr
Evaporateur | Vintage
La solution la plus complète. Sur les EVPL elle assure les fonctions de climatisation, de chauffage et d’humidification de la cave. Optimisés pour des caves trop sèches, ces modèles sont équipés du système HGR%. permet de redonner aux caves trop sèches l’humidité qui convient aux grands crus. Il intègre un humidificateur piloté par une sonde hygrostatique montée dans l’évaporateur, gérant avec précision l’hygrométrie de la cave. Le raccordement d’eau peut se faire en liaisons souples. L’utilisation d’un kit KLPWSECU facilitera et sécurisera le raccordement sur l’eau.
L’évaporateur se positionne soit horizontalement au plafond pour laisser un maximum de place aux bouteilles sur les murs, soit verticalement équipé de l’option KPM quand l’environnement de la cave l’impose.
L'évaporateur en détails
- Montage plafonnier dans la cave
- Carrosserie aluminium laqué pour les modèles 30 et 48
- ABS recyclable pour les modèles 82 à 230
- Raccordement frigorifique Flare
- Détendeur thermostatique inox
- CWR (Cold water recycling)
- Boitier de raccordement ABS
- RSF télécommande sans fil
- Affichage de la température, de l’humidité et des différentes fonctions de l’appareil
- PDO électrovanne Pump Down sur modèles 170 et 230
- KCH chauffage intégré
- KHGR% humidificateur intégré
- Livré sous pression d’Azote
Les accessoires Vintage
- KPM Kit de Pose Mural pour les modèles 30 à 122
- BNS Kit Bas Niveau Sonore pour groupe de condensation
- KLPWSECU Kit de raccordement sécurisé pour humidificateur
Groupes de condensation
Maison, appartement, local commercial, garage, ... Une solution pour chaque implantation de climatiseur de cave à vin.
Friax conçoit et produit ses climatiseurs en France afin d'y intégrer les meilleures technologies. Spécialement développé pour la cave à vin, la maîtrise de la régulation et de la durabilité sont les éléments centraux de notre R&D.
Pour connaitre la taille / puissance d'appareil nécessaire à votre cave, rendez-vous sur l'outil de sélection.
Les Groupes à Air
GCH - Air Exterieur | Taille 30 à 230
Les appareil de taille 30 à 230 sont équipés de Groupe de Condensation GCH. Des groupes esthétiques, modernes et pratiques, pour une installation facile et discrete.
----
Les groupes GCH se composent d’un châssis en tôle galvanisé et d’une carrosserie revêtue d’une peinture bicolore prévue pour une installation extérieure.
L'utilisation d’une batterie micro-channel et d’une ventilation hélicoïde à commutation électronique (EC) pilotée par la régulation du split permet d’optimiser le fonctionnement du système frigorifique été comme hiver.
Ils sont équipés d’un réservoir, d’une ligne liquide avec déshydrateur et voyant. Des vannes flares sont prévues pour le raccordement frigorifique.
La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche. La régulation de température de condensation KPC permet le bon fonctionnement du système frigorifique été comme hiver.
Le compresseur reçoit une résistance de carter RC régulée pour assurer sa protection lorsque le split Friax travaille en mode chauffage. Le raccordement électrique se fait sur un coffret électrique étanche. Les groupes de condensation sont préchargés en fluide frigorigène.
L’accès à la partie électrique est facilité grace au portillon situé sur le coté de l’appareil.
Le capot montée sur charnière simplifie les opérations de mise en service et de maintenance.
L’isolation acoustique du groupe peut être renforcée avec un kit BNS.
GCG - Air Gainable | Taille 30 à 230
Les splits de taille 30 à 230 à condensation à air peuvent être équipés du groupes GCG pour une utilisation gainable.
----
Ils sont équipés d’un réservoir, d’une ligne liquide avec déshydrateur et voyant. Des vannes flares sont prévues pour le raccordement frigorifique.
Ils sont équipés d’une ventilation centrifuge EC à vitesse variable (Pression statique maximale de 100 Pa), Ø de raccordement des gaines 200mm, d’un réservoir de liquide, d’une ligne liquide avec déshydrateur et voyant.
Des vannes flares sont prévues pour le raccordement frigorifique.
La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche. La régulation de pression de condensation KPC permet le bon fonctionnement du système frigorifique été comme hiver.
Le compresseur reçoit une résistance de carter RC régulée pour assurer sa protection lorsque le split Friax travaille en mode chauffage. Le raccordement électrique se fait sur un coffret électrique étanche. Les groupes de condensation sont préchargés de base en fluide frigorigène pour une liaison de 6m.
Un plenum KBPL-GCG est proposé en accessoire lorsque l’appareil doit être raccordé sur une gaine d’aspiration d’air neuf.
L’isolation acoustique du groupe peut être renforcée avec un kit BNS.
Les Groupes à Eau
W - Eau | Taille 30 à 230
Les splits de taille 30 à 230 à condensation à eau sont équipés de groupes GCW.
----
Les groupes GCW se composent d’un châssis en tôle galvanisée et d’une carrosserie revêtue d’une peinture bicolore.
Is s’installent sous abris dans un environnement hors gel.
Ils ne sont pas isolés thermiquement et ne peuvent donc pas être installés dans la cave.
Ils sont équipés d’une ligne liquide avec déshydrateur et voyant.
Des vannes flares sont prévues pour le raccordement frigorifique.
La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche HBP. La régulation de pression de condensation est assurée par une vanne à eau pressostatique VEP à régler lors de la mise en service de l’appareil. Elle assure le bon fonctionnement du système été comme hiver et optimise la consommation des appareils raccordés sur l’eau de ville.
Les unités GCW peuvent également se raccorder sur des réseaux d’eau glacée lorsque les sites en sont pourvus.
| SPLIT |
SPC… |
30 | 48 | 82 | 122 | 170 | 230 |
| Puissance frigorifique |
W |
780 | 1130 | 1470 | 2370 | 2750 | 3440 |
| Puissance chauffage |
W |
850 | 850 | 850 | 1000 | 1600 | 2000 |
| Caractéristiques électriques |
SPC… |
30 | 48 | 82 | 122 | 170 | 230 |
| Tension |
50Hz |
230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T |
| Intensité absorbée |
A max |
2.6 | 3.3 | 4.5 | 6.5 | 7.8 | 10.4 |
| Groupe de condensation |
SPC… |
30 | 48 | 82 | 122 | 170 | 230 |
| Débit d’air |
m3/h |
321 | 520 | 607 | 1025 | 1170 | 1460 |
| Niveau de pression sonore à 5m sans BNS |
db |
32 | 40 | 41 | 43 | 51 | 51 |
| Niveau de pression sonore à 5m avec BNS | db | 29 | 37 | 38 | 40 | 48 | 48 |
| Niveau de pression sonore à 5m Groupe W | db | 37 | 40 | 40 | 40 | 47 | 47 |
| Raccordement gaz aspiration (Flare) | Φ | 3/8″ | 3/8″ | 3/8″ | 1/2″ | 5/8″ | 5/8″ |
| Raccordement gaz liquide (Flare) | Φ | 1/4″ | 1/4″ | 1/4″ | 1/4″ | 3/8″ | 3/8″ |
| Raccordement eau (sur W) | Φ | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M |
| Poids net |
Kg |
36 | 38 | 54 | 57 | 63 | 63 |
| Couleur carrosserie | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | |
| Fluide frigorigène | R513A | R513A | R513A | R513A | R513A | R513A | |
| Evaporateur | SPC… | 30 | 48 | 82 | 122 | 170 | 230 |
| Ventilateur | Nb | 1 x 200 | 2 x 200 | 2 x 200 | 2 x 200 | 3 x 200 | 4 x 200 |
| Débit d’air | m3/h | 280 | 590 | 650 | 580 | 870 | 1160 |
| Raccordement gaz aspiration (Flare) | Φ | 3/8″ | 3/8″ | 3/8″ | 1/2″ | 5/8″ | 5/8″ |
| Raccordement liquide (Flare) | Φ | 1/4″ | 1/4″ | 1/4″ | 1/4″ | 3/8″ | 3/8″ |
| Poids net | Kg | 11.5 | 13 | 12.5 | 13.5 | 18 | 23 |
| Couleur carrosserie | Anthracite | Anthracite | Anthracite | Anthracite | Anthracite | Anthracite |
