SPLITS GAINABLES – EVG/EVI
Le confort discret des gainables…
Les splits gainables plafonniers EVG et consoles EVI s’intègrent facilement dans des espaces où l’esthétique est privilégié. Ce type de climatiseur invisible et silencieux apportera un confort supplémentaire grâce à son unité intérieure prévue pour être installée avec un réseau de gaines. La variété de dimensions et de possibilités d’emplacement, facilite leur intégration dans des espaces de styles différents
Volume maximum de la cave en m3*
(*suivant modèle)
WineSupervisor Ready
La cave, Partout.
Le système connecté pour surveiller et protéger la cave.
Vintage
C’est la solution la plus complète. Elle assure la climatisation, le chauffage et l’humidification de la cave
Groupe de condensation
Carrossé, à air ou à eau, il assure la production frigorifique du système
- Puissance
- Niveau sonore
- Efficacité énergétique

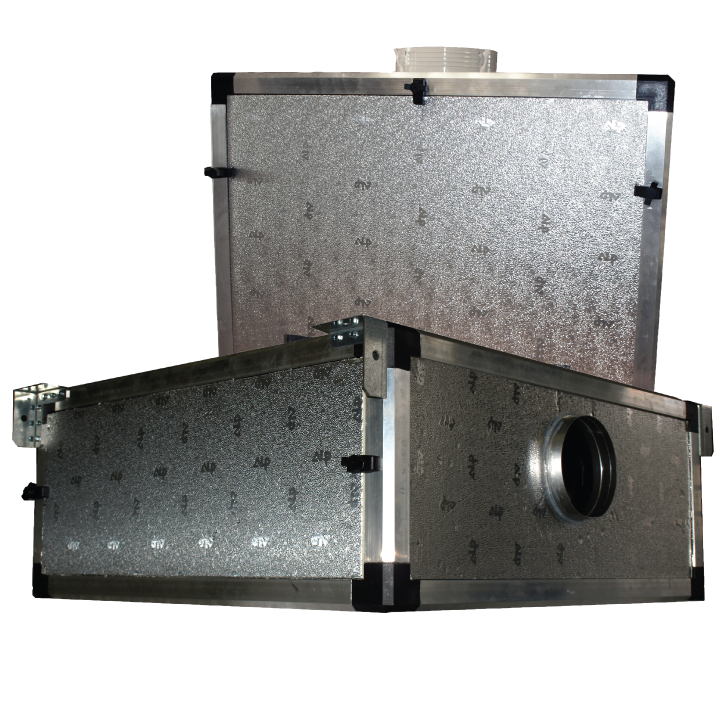

La Solution Split Gainable
Les évaporateurs EVG et EVI se fondent dans l’environement de la cave : ils sont invisibles et silencieux ! La large plage de puissance de la gamme permet de climatiser de grands volumes sans jamais compromettre le confort de l’utilisateur.
Les splits systems Friax reposent sur les technologies les plus modernes et les moins gourmandes en énergie.
EVG : L’appareil peut être intégré dans le plafond de la cave à vin pour assurer la climatisation, le chauffage et l’humidification (en fonction de l’appellation choisie).
EVI IN : L’appareil est installé dans la cave pour assurer la climatisation, le chauffage et l’humidification (en fonction de l’appellation choisie).
EVI OUT : L’appareil est installé à l’extérieur de la cave. L’air traité par le split EVI est soufflé dans la cave au travers de gaines isolées.
Télécommande sans fils
Inclus avec tous les appareils
Suivant le type d’installation retenu, il n’est pas toujours facile d’accéder au régulateur sur un climatiseur de cave . Avec la télécommande à radio Fréquence RSF Friax vous pouvez éloigner l’appareil sans contraintes. Le signal passe au travers des murs. La télécommande n’est pas nécessairement implantée dans la pièce à traiter. De cette manière vous pouvez vérifier votre température et votre hygrométrie sans avoir à descendre à la cave.
WineSupervisor 3
Vendu séparément
WineSupervisor est la solution de cave à vin connectée qui permet à l’utilisateur de suivre en temps réel le fonctionnement de sa cave et d’être alerté en cas d’anomalie. L’enregistrement des courbes de température permet de garder la traçabilité de la cave.
Découvrez-en encore plus 😉 : winesupervisor.fr
Evaporateur | Vintage
La solution la plus complète. Sur les EVG et EVI elle assure les fonctions de climatisation, de chauffage et d’humidification de la cave. Optimisés pour des caves trop sèches, ces modèles sont équipés du système HGR%. permet de redonner aux caves trop sèches l’humidité qui convient aux grands crus. Il intègre un humidificateur piloté par une sonde hygrostatique montée dans l’évaporateur, gérant avec précision l’hygrométrie de la cave. Le raccordement d’eau peut se faire en liaisons souples. L’utilisation d’un kit KLPWSECU facilitera et sécurisera le raccordement sur l’eau.
L'évaporateur en détails
- Chassis aluminium à rupture de pont thermique
- Panneaux polyuréthane aluminisé
- Détendeur thermostatique inox
- CWR (Cold water recycling)
- Ventilation à vitesse variable
- RSF télécommande sans fil
- Affichage de la température, de l’humidité et des différentes fonctions de l’appareil
- KCH chauffage intégré
- KHGR% humidificateur intégré
- Livré sous pression d’Azote
Les accessoires Vintage
- BNS Kit Bas Niveau Sonore pour groupe de condensation
- KLPWSECU Kit de raccordement sécurisé pour humidificateur

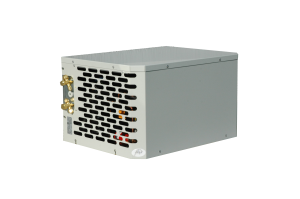

Groupes de condensation
Maison, appartement, local commercial, garage, ... Une solution pour chaque implantation de climatiseur de cave à vin.
Friax conçoit et produit ses climatiseurs en France afin d'y intégrer les meilleures technologies. Spécialement développé pour la cave à vin, la maîtrise de la régulation et de la durabilité sont les éléments centraux de notre R&D.
Pour connaitre la taille / puissance d'appareil nécessaire à votre cave, rendez-vous sur l'outil de sélection.
Les Groupes à Air
GCH | Taille 30 à 122
Les appareil de taille 30 à 122 sont équipés de Groupe de Condensation GCH. Des groupes esthétiques, modernes et pratiques, pour une installation facile et discrete.
----
Les groupes GCH se composent d’un châssis en tôle galvanisé et d’une carrosserie revêtue d’une peinture bicolore prévue pour une installation extérieure.
L'utilisation d’une batterie micro-channel et d’une ventilation hélicoïde à commutation électronique (EC) pilotée par la régulation du split permet d’optimiser le fonctionnement du système frigorifique été comme hiver.
Ils sont équipés d’un réservoir, d’une ligne liquide avec déshydrateur et voyant. Des vannes flares sont prévues pour le raccordement frigorifique.
La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche. La régulation de température de condensation KPC permet le bon fonctionnement du système frigorifique été comme hiver.
Le compresseur reçoit une résistance de carter RC régulée pour assurer sa protection lorsque le split Friax travaille en mode chauffage. Le raccordement électrique se fait sur un coffret électrique étanche. Les groupes de condensation sont préchargés en fluide frigorigène.
L’accès à la partie électrique est facilité grace au portillon situé sur le coté de l’appareil.
Le capot montée sur charnière simplifie les opérations de mise en service et de maintenance.
L’isolation acoustique du groupe peut être renforcée avec un kit BNS.
GC | Taille 170 à 230
Les splits de taille 170 à 230 à condensation à air sont équipés du groupes GC. Des groupes puissants, durables et robustes, pour une installation fiable et maintenable.
----
Les groupes GC se composent d’un châssis en tôle galvanisé et d’une carrosserie revêtue d’une peinture EPOXY gris clair (RAL7035) prévue pour une installation extérieure.
Ils sont équipés d’un réservoir, d’une ligne liquide avec déshydrateur et voyant. Des vannes flares sont prévues pour le raccordement frigorifique.
La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche. Une régulation de pression de condensation KPC permet le bon fonctionnement du système frigorifique été comme hiver.
Le compresseur reçoit une résistance de carter régulée RC pour assurer sa protection lorsque le split Friax travaille en mode chauffage. Le raccordement électrique se fait sur un coffret électrique étanche. Les groupes de condensation sont préchargés en fluide frigorigène.
Les groupes GC sont fournis avec des plots antivibratiles et un support mural.
L’isolation acoustique du groupe peut être renforcée avec un kit BNS.
Les Groupes à Eau
W | Taille 30 à 230
Les splits de taille 30 à 230 à condensation à eau sont équipés de groupes W.
----
Les groupes de condensation à eau carrossés des splits de climatisation de cave Friax sont équipés d'un châssis en tôle galvanisée intégrant le support Plug & Lock ainsi que des plots anti-vibratiles. La carrosserie est revêtue d'une peinture époxy cuite au four de couleur gris clair (RAL7035).
Les groupes sont équipé d'une ligne liquide avec déshydrateur et voyant. La sécurité du groupe est assurée par des pressostats haute et basse pression à cartouche HBP. La régulation de pression de condensation est assurée par une vanne à eau pressostatique VEP. Elle assure le bon fonctionnement du système frigorifique été comme hiver.
Le raccordement électrique se fait sur un coffret électrique étanche.
Les groupes de condensation sont préchargés en fluide frigorigène.
|
SPC… |
30 | 48 | 82 | 122 | 170 | 230 | |
| Puissance frigorifique |
W |
780 | 1100 | 1550 | 2200 | 2900 | 3500 |
| Puissance chauffage |
W |
800 | 800 | 850 | 1000 | 1600 | 2000 |
| Caractéristiques électriques |
SPC… |
30 | 48 | 82 | 122 | 170 | 230 |
| Tension |
50Hz |
230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T | 230 V/1+T |
| Intensité absorbée |
A max |
2.6 | 3.3 | 4.5 | 6.5 | 7.8 | 10.4 |
| Groupe de condensation |
SPC… |
30 | 48 | 82 | 122 | 170 | 230 |
| Débit d’air |
m3/h |
1100 | 1250 | 1400 | 1550 | 1700 | 1700 |
| Niveau de pression sonore à 5m sans BNS |
db |
32 | 40 | 41 | 43 | 51 | 51 |
| Niveau de pression sonore à 5m avec BNS | db | 27 | 37 | 38 | 40 | 48 | 48 |
| Niveau de pression sonore à 5m Groupe W | db | 37 | 40 | 40 | 40 | 47 | 47 |
| Raccordement gaz aspiration (Flare) | Φ | 3/8″ | 3/8″ | 3/8″ | 1/2″ | 5/8″ | 5/8″ |
| Raccordement gaz liquide (Flare) | Φ | 1/4″ | 1/4″ | 1/4″ | 1/4″ | 3/8″ | 3/8″ |
| Raccordement eau sur W | Φ | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M | 2 x 1/2″ M |
| Poids net |
Kg |
36 | 38 | 54 | 57 | 63 | 63 |
| Couleur carrosserie | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7016 + anodic Grey Natura | RAL7035 | RAL7035 | |
| Fluide frigorigène | R134A | R134A | R452A | R452A | R452A | R452A | |
| Evaporateur | SPC… | 30 | 48 | 82 | 122 | 170 | 230 |
| Ventilateur | Nb | 1 | 1 | 1 | 1 | 2 | 2 |
| Débit d’air | m3/h | 260 | 350 | 650 | 580 | 870 | 1100 |
| Raccordement gaz aspiration (Flare) | Φ | 3/8″ | 3/8″ | 3/8″ | 1/2″ | 5/8″ | 5/8″ |
| Raccordement liquide (Flare) | Φ | 1/4″ | 1/4″ | 1/4″ | 1/4″ | 3/8″ | 3/8″ |
| Poids net | Kg | 26 | 26 | 32 | 36 | 48 | 56 |
| Couleur carrosserie | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium | Aluminium |
Retrouvez toute la documentation technique dans votre Espace Pro
